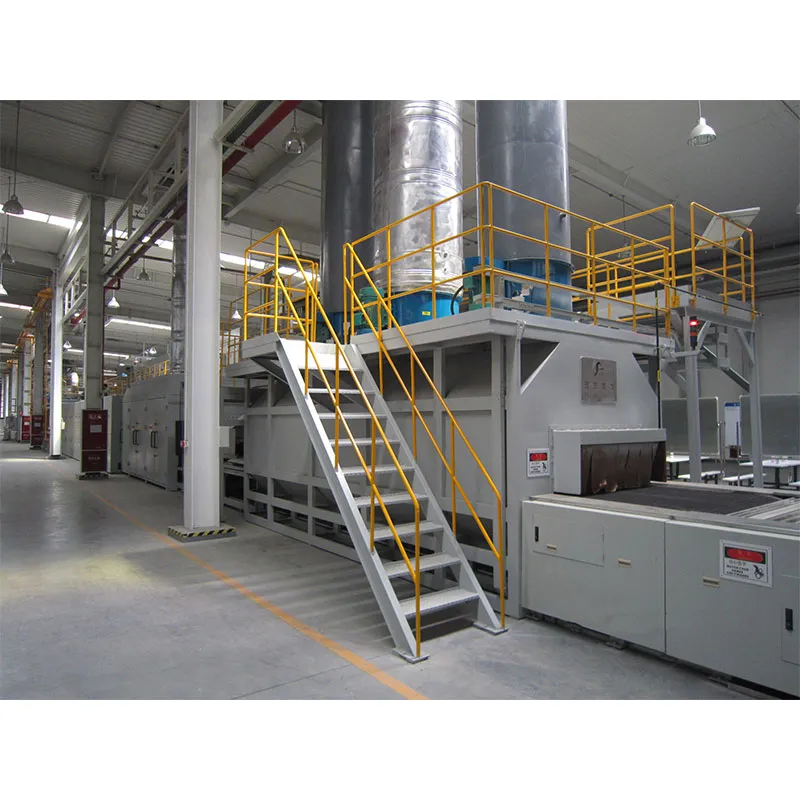

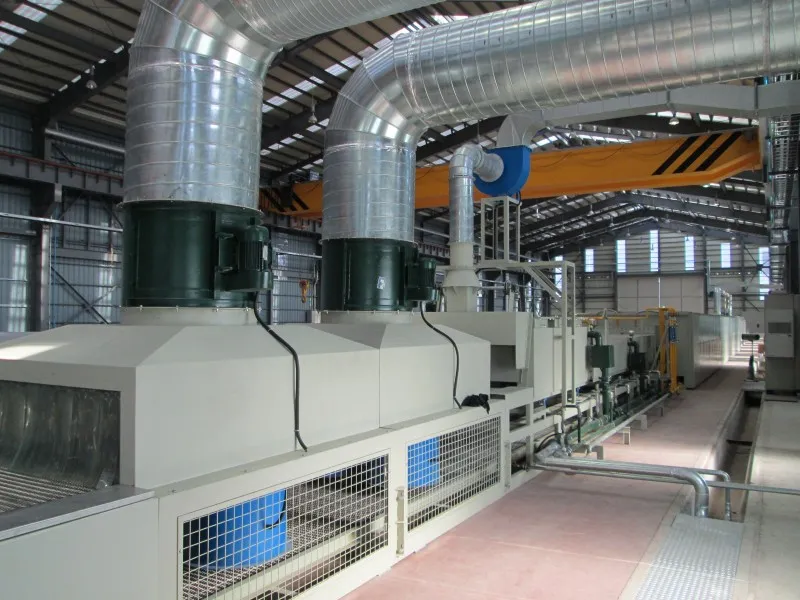

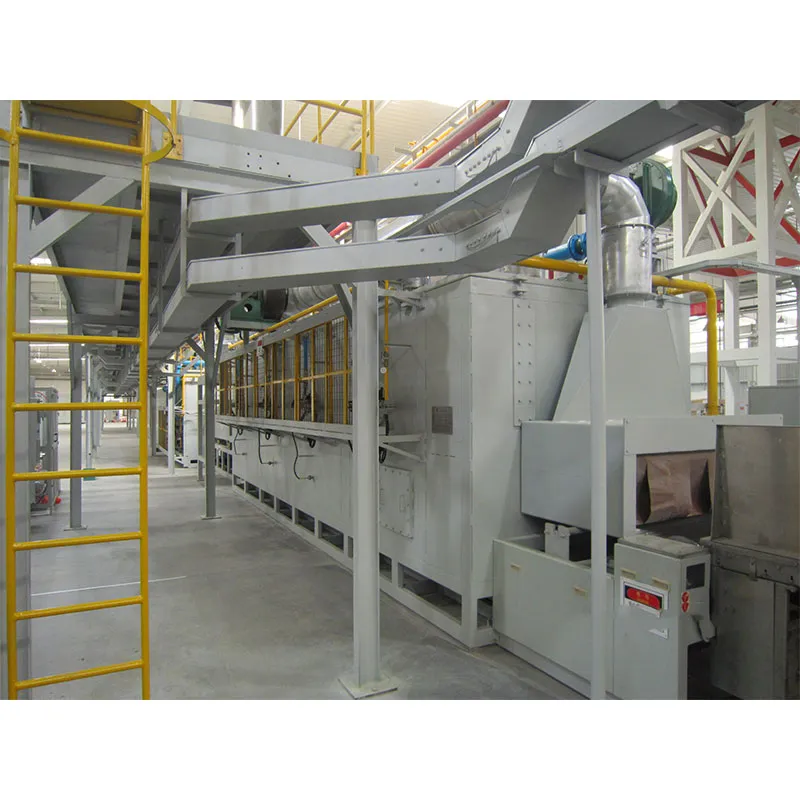

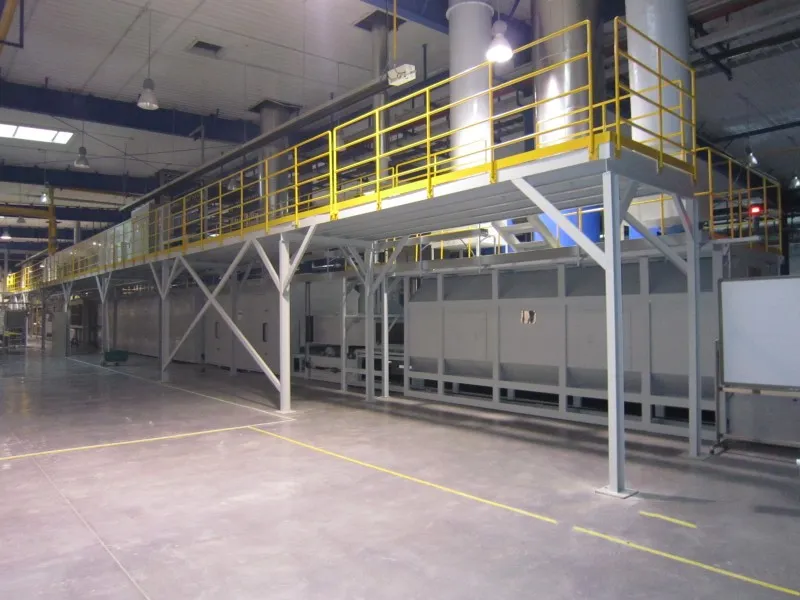

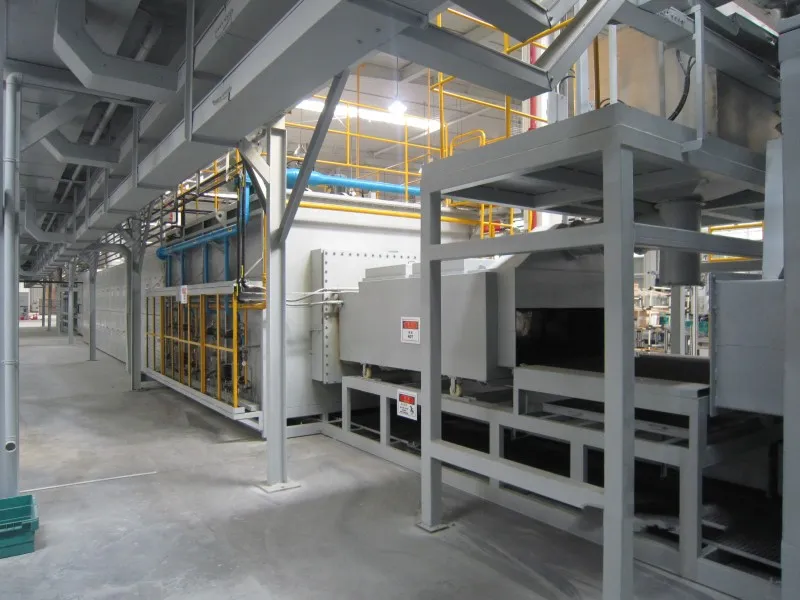

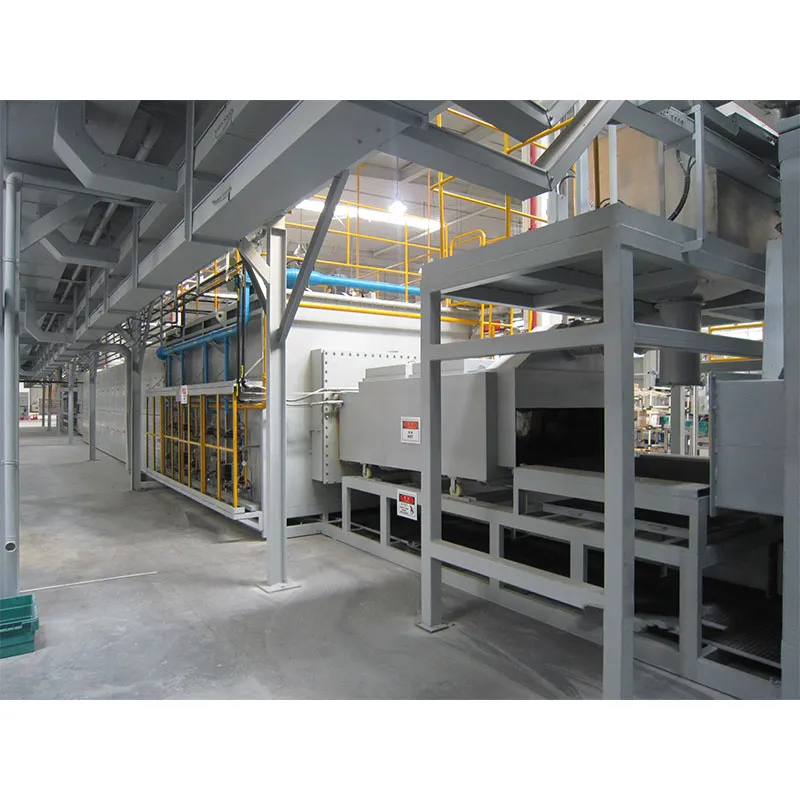

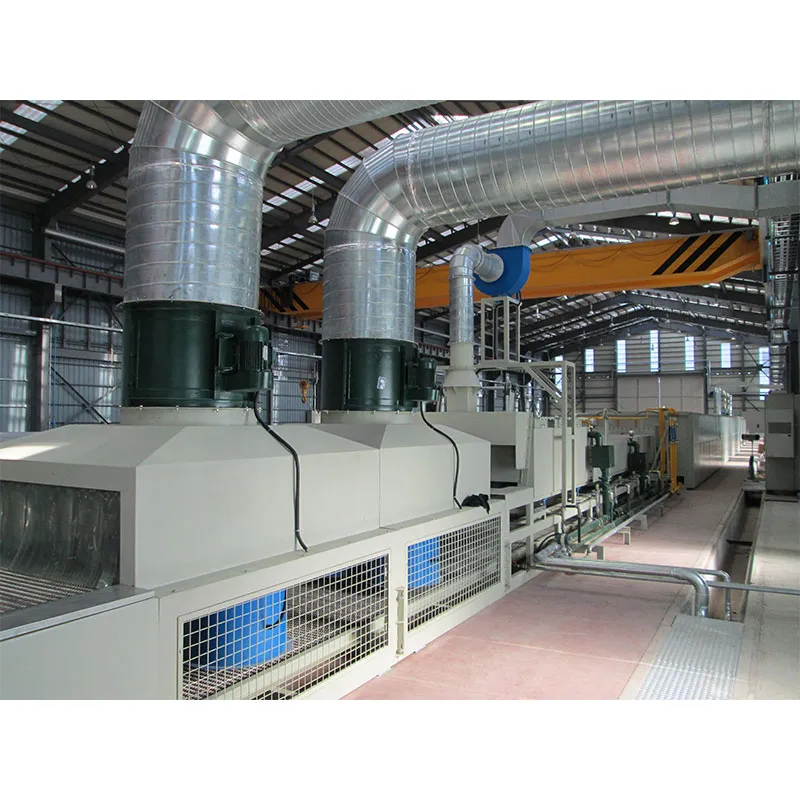

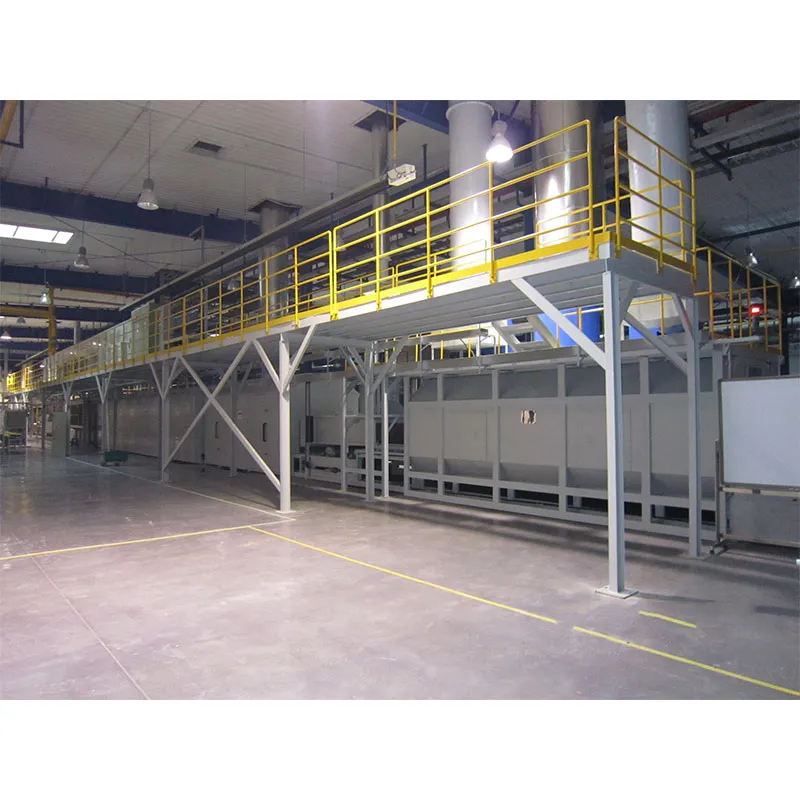

Рабочая камера пайки
В рабочей камере пайки установлены вставные нагревательные элементы, распределённые по нескольким независимым зонам нагрева для ступенчатого нагрева изделий до температуры пайки.
Описание
маркер
Введение в продукт
В рабочей камере пайки установлены вставные нагревательные элементы, распределённые по нескольким независимым зонам нагрева для ступенчатого нагрева изделий до температуры пайки. Для различных типов изделий и разных скоростей нагрева предусмотрена высокая гибкость регулировки подводимой мощности в каждой зоне нагрева. Последовательно соединённые тиристорные регуляторы мощности (SCR) с отсечкой фазы обеспечивают баланс тепловой потребности каждой зоны пайки. По всей ширине сетчатого конвейера равномерность температуры в печи составляет ±5°C (измерение производится в одном поперечном сечении движущихся изделий).
Корпус печи сварен из профильной стальной рамы и гнутых стальных листов. Свод печи выполнен съёмным, соединяется болтами с боковыми стенками. С обеих сторон предусмотрены ограждения для предотвращения контакта персонала с выводами нагревательных элементов, что исключает опасность поражения электрическим током. В нижней части печи змеевиковые опоры из стальных труб поддерживают реторту. Боковые стенки и свод выполнены из сборных складных теплоизоляционных матов. Огнеупорный теплоизоляционный слой обладает отличной теплоизолирующей способностью и устойчивостью к накоплению тепла при циклической работе, что снижает теплопотери печи и температуру её наружной поверхности, обеспечивая экономию энергии для заказчика.
Регулирование температуры в печи пайки осуществляется с помощью ПИД-регулятора. Реторта изготовлена из нержавеющей стали 316L толщиной 6 мм. Максимальное количество сварных швов – два. Дно реторты выполнено волнистым. Внутренняя ширина реторты как минимум на 100 мм превышает ширину сетчатого конвейера, что исключает трение металлической сетки о боковые стенки реторты в любых условиях.
связаться с нами
Сопутствующие популярные продукты
Камера сжигания
Печь сконструирована с несколькими независимыми температурными зонами. Горячий воздух проходит через ленточный сердечник и оснастку вертикально сверху вниз со скоростью, достаточной для быстрого нагрева сердечника и удовлетворения технологических требований.

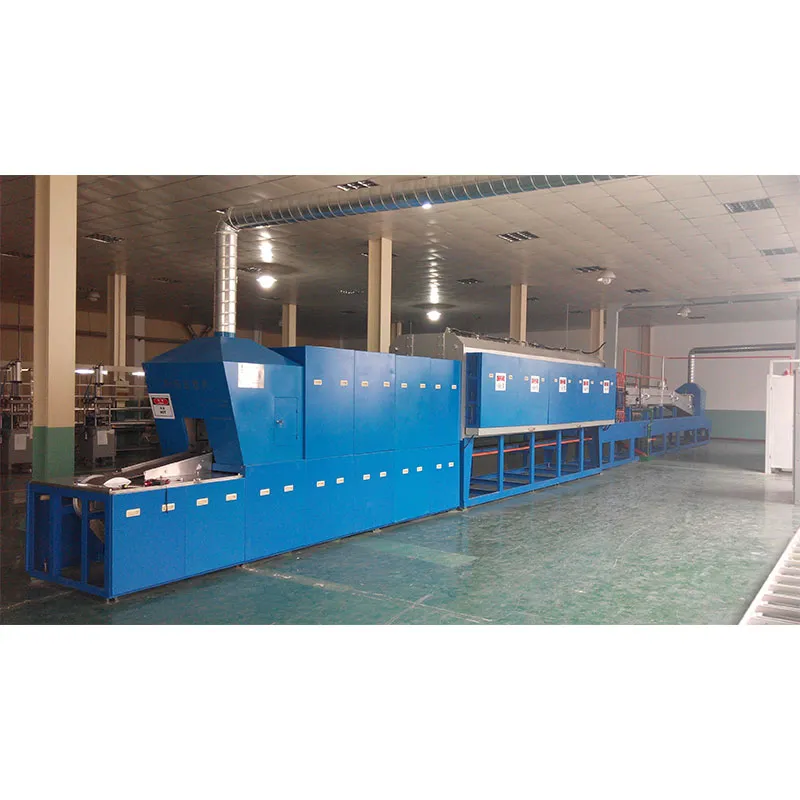

Непрерывная печь для спекания в защитной атмосфере
