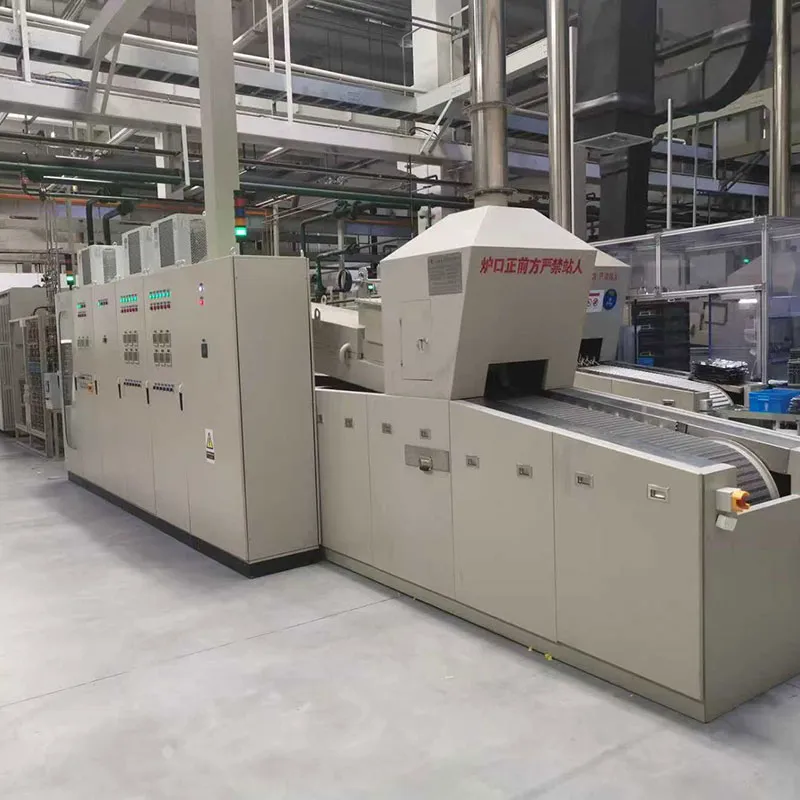

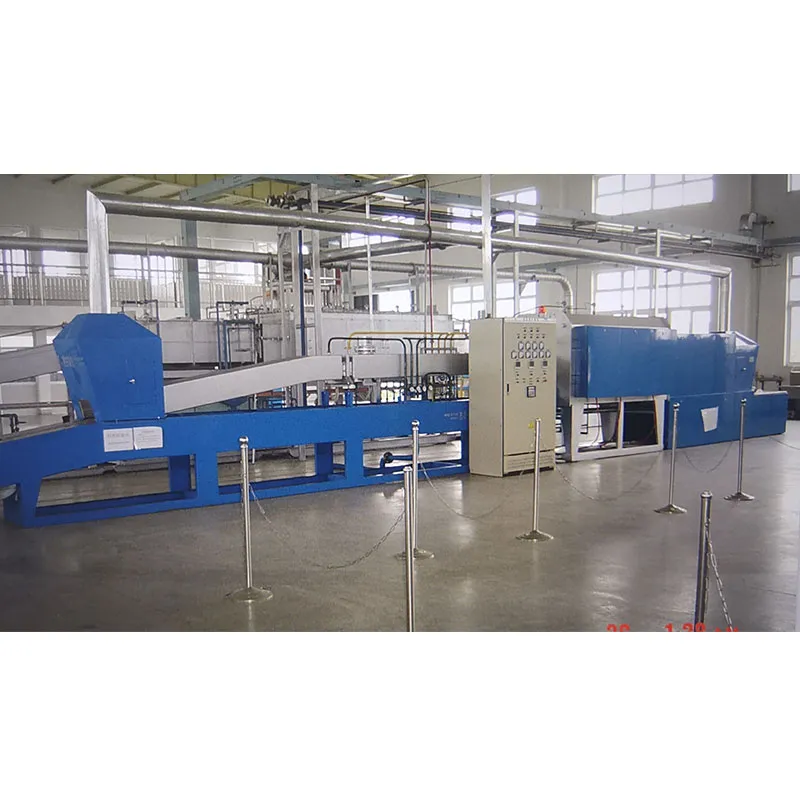

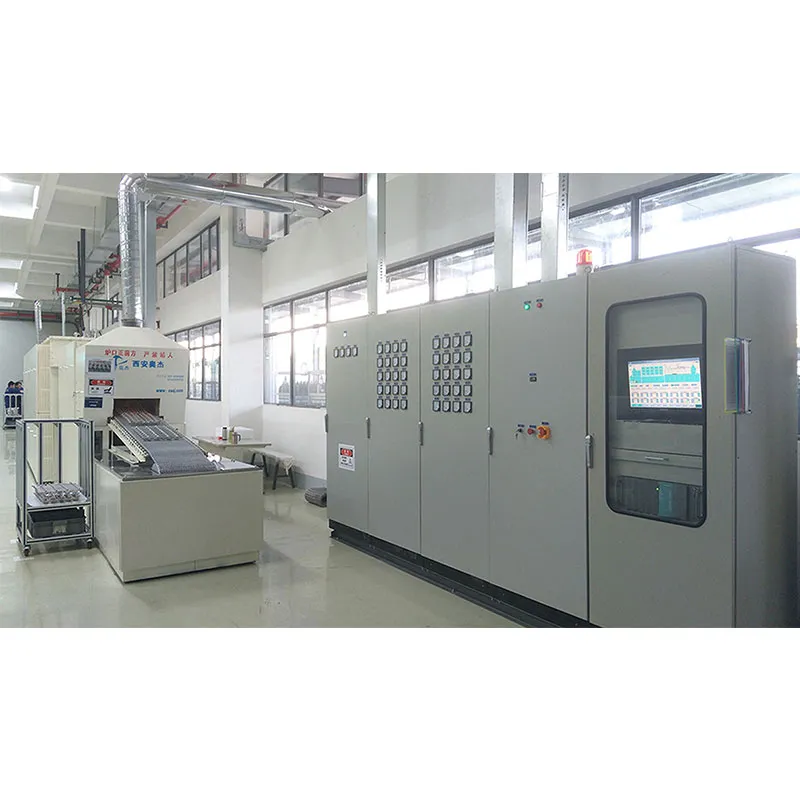

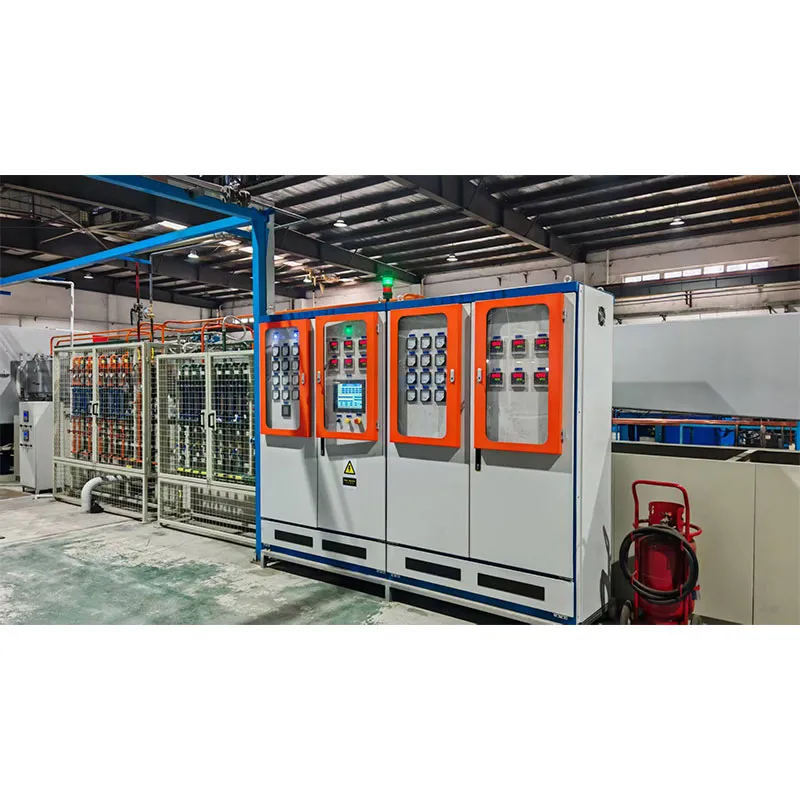

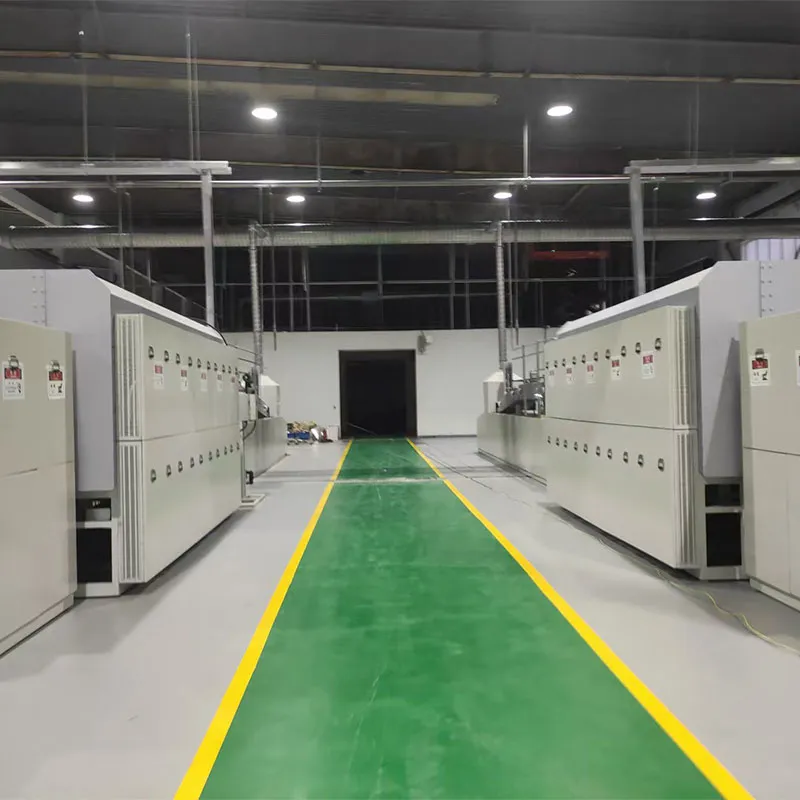

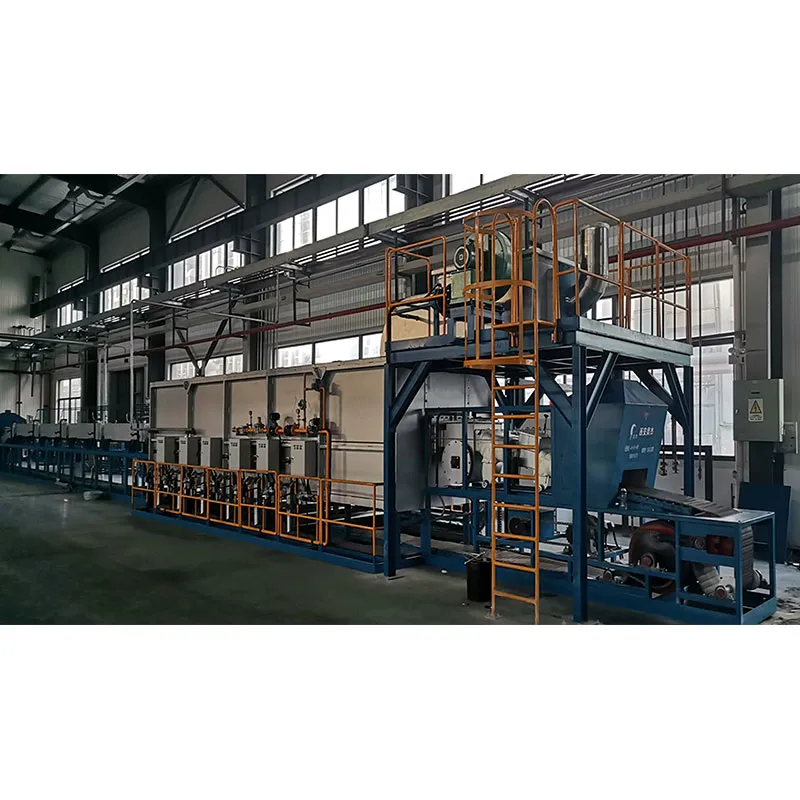

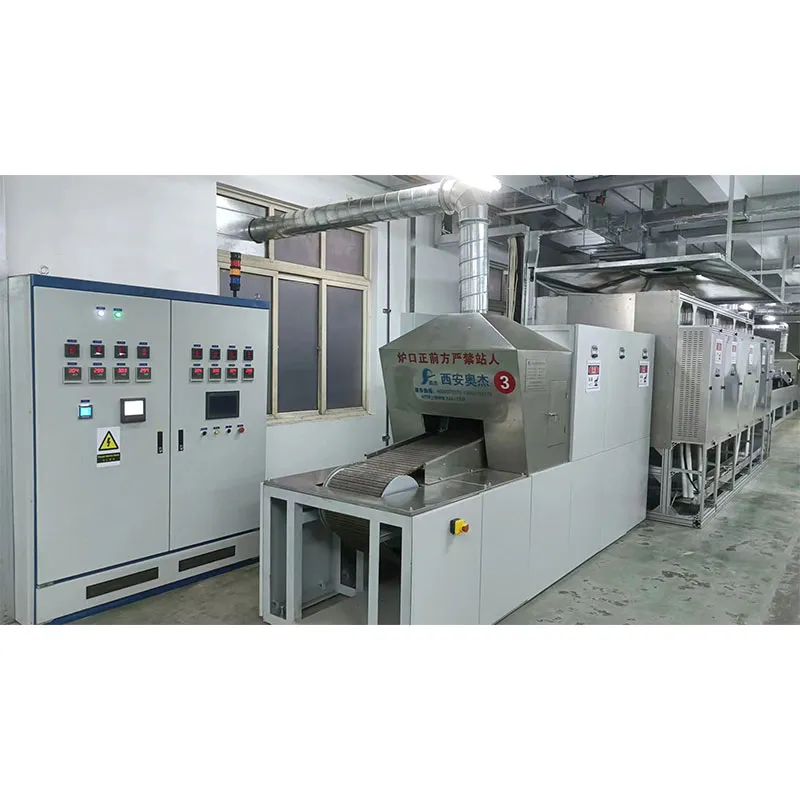

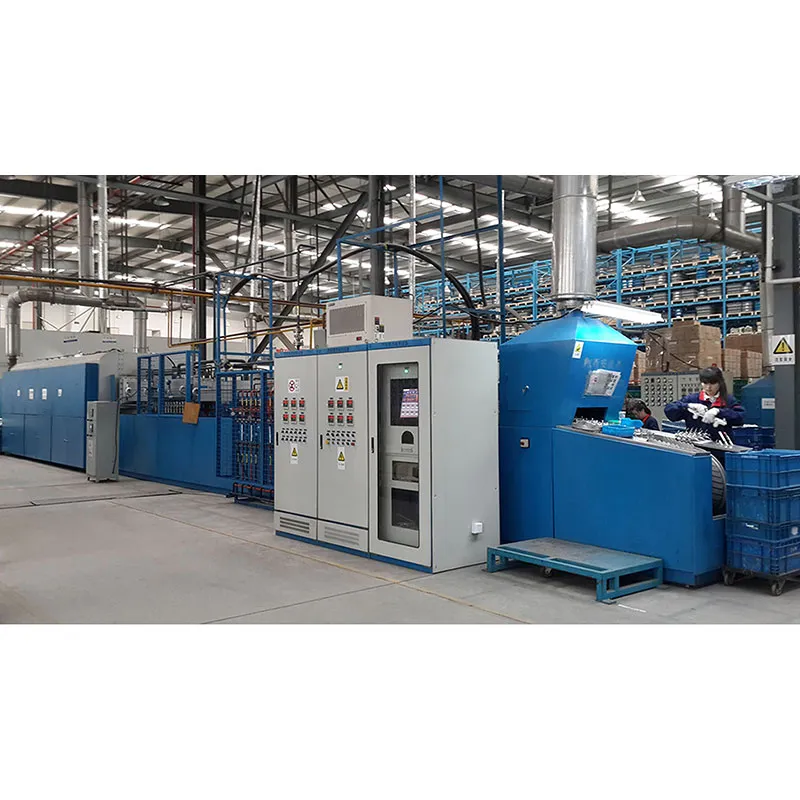

Ленточная печь непрерывного действия для пайки в защитной атмосфере
По статистике, 80% радиаторов компрессоров кондиционеров в мире паяется на печах Jieda. Ведущие мировые производители кондиционеров, такие как Panasonic, Toshiba, Mitsubishi, Hitachi, LG, TCL, Midea, Haier, Gree, Galanz, используют печи для пайки, произведённые компанией Jieda. В отрасли холодильного оборудования и кондиционирования печи Jieda занимают более 70% китайского рынка.
Описание
маркер
Введение в продукт
По статистике, 80% радиаторов компрессоров кондиционеров в мире паяется на печах Jieda. Ведущие мировые производители кондиционеров, такие как Panasonic, Toshiba, Mitsubishi, Hitachi, LG, TCL, Midea, Haier, Gree, Galanz, используют печи для пайки, произведённые компанией Jieda. В отрасли холодильного оборудования и кондиционирования печи Jieda занимают более 70% китайского рынка. Они применяются не только для пайки радиаторов компрессоров кондиционеров, но и для пайки различных корпусов клапанов и трубных соединений. Компания Аоцзе производит продукцию, удовлетворяющую заказчиков по всему миру.
С 1998 года, когда компания Аоцзе изготовила первую в Китае ленточную печь непрерывного действия для пайки бесмедных стальных топливных распределителей автомобилей в защитной атмосфере, печи Аоцзе были выбраны такими известными компаниями и их поставщиками, как Toyota (Япония), Samsung Electronics (Bosch), Delphi (США), Denso (Япония), Shanghai Volkswagen, FAW-Volkswagen, Dongfeng Motor, Anhui Heli, Weichai Diesel Engine Factory, Wuxi Diesel Engine Factory, Dalian Diesel Engine Factory и др., и пользуются высокой репутацией в автомобильной промышленности и производстве дизельных двигателей.
Основное назначение
Широко применяется для пайки, светлого отжига и растворения (гомогенизации) деталей из нержавеющей стали, углеродистой стали, меди, латуни и других материалов в таких отраслях, как автомобилестроение, производство дизельных автомобилей, авиационная и космическая промышленность, холодильное оборудование и кондиционирование, газовые водонагреватели, электрочайники, соеварки, производство пластинчатых теплообменников и др.
| Модель | RCWE 12~13×180×8 |
RCWE 12~18×260×16 |
RCWE 12~22×260×16 |
RCWE 12~22×300×16 |
RCWE 9~31×280×30 |
RCWE 12~31×300×16 |
RCWE 12~31×300×22 |
RCWE 12~35×350×20 |
| Мощность, кВт | 30 | 45 | 60 | 60 | 90 | 90 | 100 | 100 |
| Макс. рабочая температура, °C | 1150 | 1150 | 1150 | 1150 | 950 | 1150 | 1150 | 1150 |
| Ширина сетки, мм | 130 | 180 | 220 | 220 | 310 | 310 | 310 | 350 |
| Размеры рабочей зоны (Ш×Д×В), мм | 160×1800×80 | 210×2600×160 | 260×2600×160 | 260×3000×160 | 350×2800×300 | 350×3000×160 | 350×3000×220 | 390×3500×200 |
| Тип защитной атмосферыProtective Atmosphere |
Диссоциированный аммиак, экзотермическая атмосфера, смесь N₂+H₂, чистый H₂, чистый N₂ | |||||||
| Модель | RCWE 12~40×350×24 |
RCWE 9~42×350×30 |
RCWE 12~42×450×16 |
RCWE 12~45×450×16 |
RCWE 12~45×350×30 |
RCWE 6~58×650×10 |
RCWE 12~60×460×16 |
RCWE 12~65×450×14 |
| Мощность, кВт | 110 | 120 | 120 | 145 | 145 | 168 | 150 | 200 |
| Макс. рабочая температура, °C | 1150 | 950 | 1150 | 1150 | 1150 | 650 | 1150 | 1150 |
| Ширина сетки, мм | 400 | 420 | 420 | 450 | 450 | 580 | 600 | 650 |
| Размеры рабочей зоны (Ш×Д×В), мм | 450×3500×245 | 460×3500×300 | 490×4500×160 | 490×4500×160 | 490×3500×300 | 630×6500×100 | 660×4600×160 | 700×4500×140 |
| Тип защитной атмосферыProtective Atmosphere |
Диссоциированный аммиак, экзотермическая атмосфера, смесь N₂+H₂, чистый H₂, чистый N₂ | |||||||
Особенности
◆ Запатентованная новая конструкция нагревательной реторты. Материал – жаропрочная нержавеющая сталь с редкоземельными элементами шведского производства. Рациональная конструкция обеспечивает малую тепловую деформацию и повышенный срок службы. При нормальных условиях работы (температура в печи 1120°C) срок службы составляет не менее 1,5 лет, а при температуре ниже 950°C – не менее 3 лет.
◆ В зоне охлаждения применена технология раздельного контроля сварного шва между внутренней ретортой и водяной рубашкой, что гарантирует отсутствие протечек воды в охлаждающую реторту. Данная технология запатентована.
◆ Внутри реторты зоны охлаждения может быть дополнительно установлен теплообменник, значительно повышающий скорость охлаждения изделий.
◆ Возможна установка автоматического устройства подачи азота, предотвращающего окисление оборудования и изделий, вызванное недостатком защитной атмосферы в рабочем пространстве при пониженном давлении защитного газа или отключении электроэнергии.
◆ В зонах нагрева применяется бесступенчатое регулирование напряжения, обеспечивающее постоянную стабильность температуры в печи.
◆ Используются импортные теплоизоляционные материалы, снижающие энергопотребление.
◆ Уникальная взрывозащищённая конструкция и множество сигнализационных блокировок обеспечивают безопасную эксплуатацию печи для пайки.
Система водоснабжения и газоснабжения
Особенности
◆ Увеличенный срок службы реторты: запатентованная нагревательная реторта имеет гарантию 1,5 года при нормальных условиях эксплуатации (1120°C) и 3 года при более низкой температуре (менее 950°C).
◆ Охлаждающая реторта находится на стадии рассмотрения патента на изобретение; гарантируется отсутствие протечек.
◆ Зона охлаждения с теплообменником значительно повышает скорость охлаждения.
◆ Автоматическое устройство подачи азота защищает оборудование и заготовки от окисления.
◆ Индивидуальная система непрерывного регулирования (ICVC) обеспечивает высокую точность и равномерность температуры.
◆ Импортный футеровочный материал снижает энергопотребление.
◆ Автоматическое управление с множеством защитных функций гарантирует безопасность как печи, так и операторов.
