Печь сконструирована с несколькими независимыми температурными зонами. Горячий воздух проходит через ленточный сердечник и оснастку вертикально сверху вниз со скоростью, достаточной для быстрого нагрева сердечника и удовлетворения технологических требований.
Описание
маркер
Введение в продукт
Печь сконструирована с несколькими независимыми температурными зонами. Горячий воздух проходит через ленточный сердечник и оснастку вертикально сверху вниз со скоростью, достаточной для быстрого нагрева сердечника и удовлетворения технологических требований. Скорость воздуха не ниже 4 м/с. Для достижения требуемой температуры сердечника необходимо не менее 3 минут, чтобы температура поднялась выше 160°C.
На входе и выходе печи установлены завесы для обеспечения баланса воздушного потока. Завесы изготовлены из полиэстера шириной 200 мм. На входе и выходе предусмотрены вытяжные колпаки и выхлопные трубы, создающие всасывание воздуха со скоростью 1 м/с, что гарантирует отсутствие выбросов дыма/CO в цех.

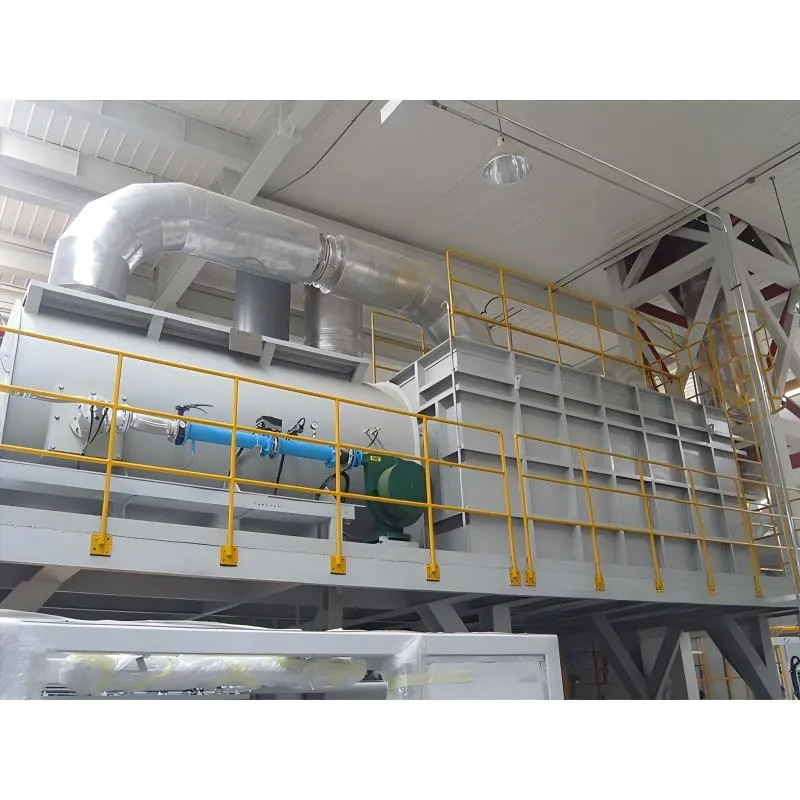

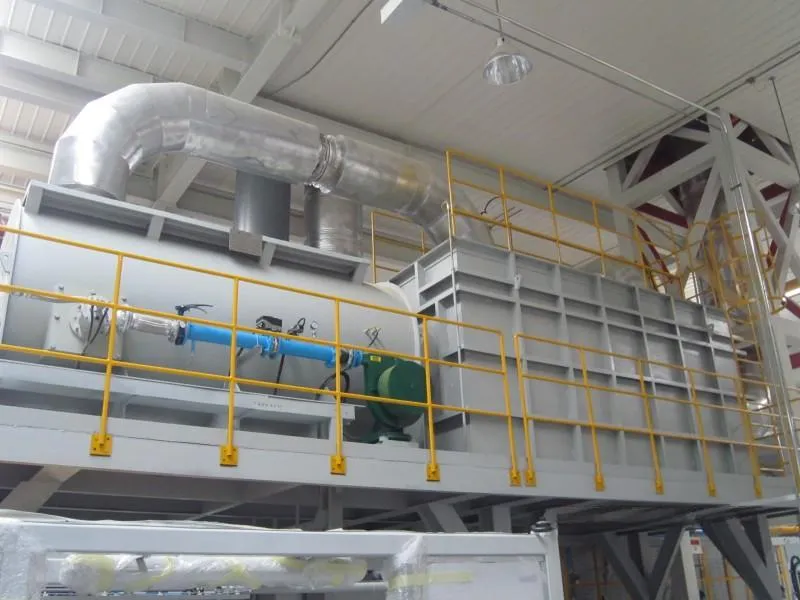

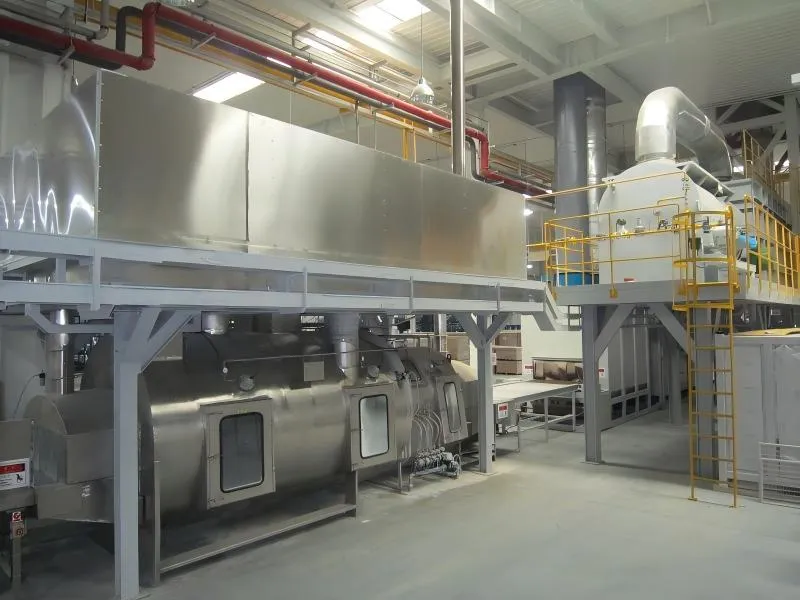

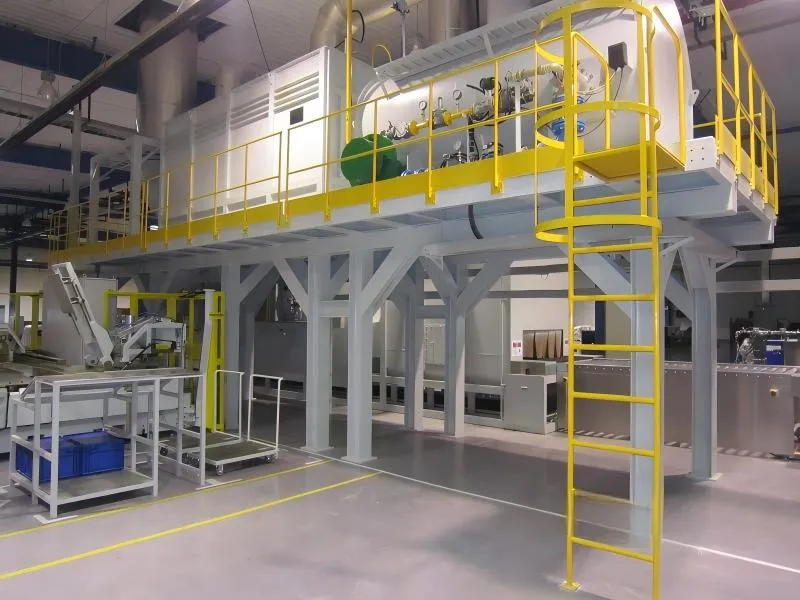

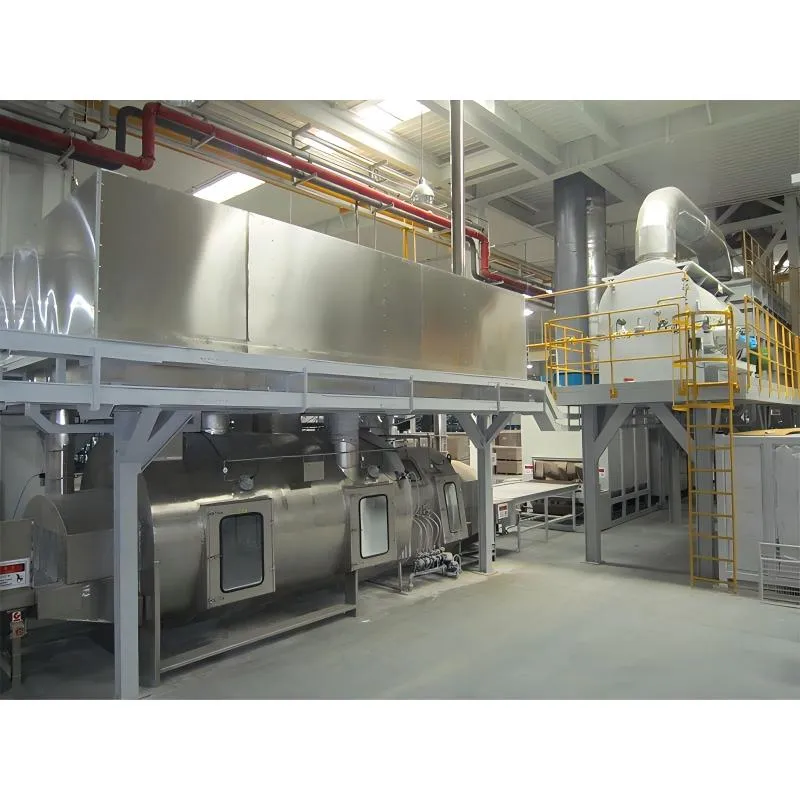

Материал камеры сжигания – жаропрочная сталь 310S. Максимальная рабочая температура камеры сжигания – 900°C. Равномерность температуры в печи поддерживается в пределах ±20°C. Регулирование температуры в камере сжигания осуществляется с помощью ПИД-регулятора. Температура газов, выходящих из системы печи сжигания, ниже 300°C. Внутри реторты камеры сжигания установлены спиральные лопасти для обеспечения времени пребывания не менее одной секунды и эффективности пиролиза 99%.
Отработавшие газы из печи обезжиривания перед преобразованием в камере сгорания должны проходить через данный теплообменник. На выходе из теплообменника температура газов после сжигания составляет не менее 400°C. Эффективность рекуперации тепла – более 60%.
