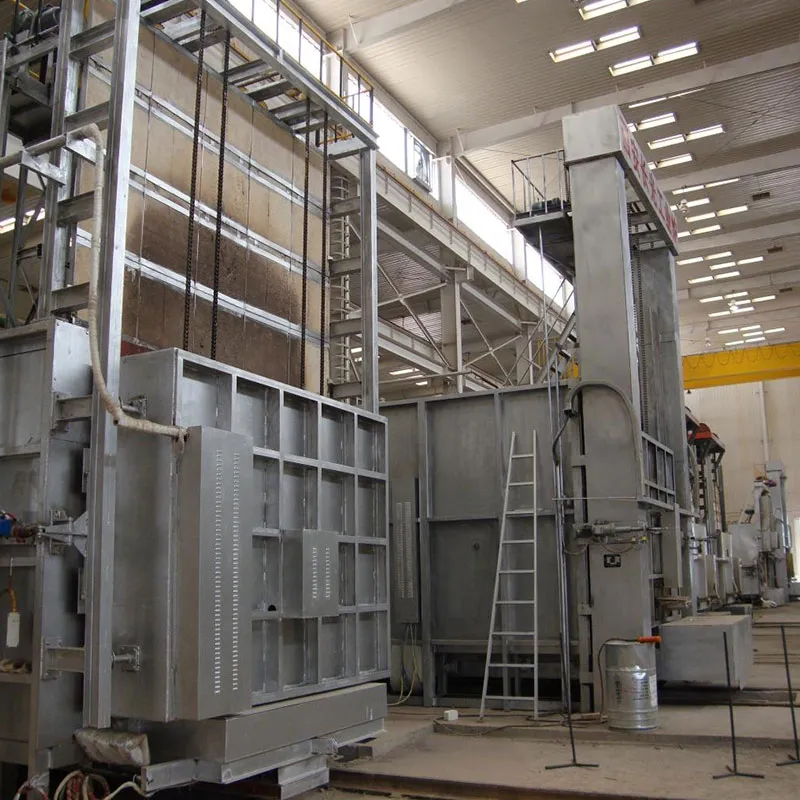

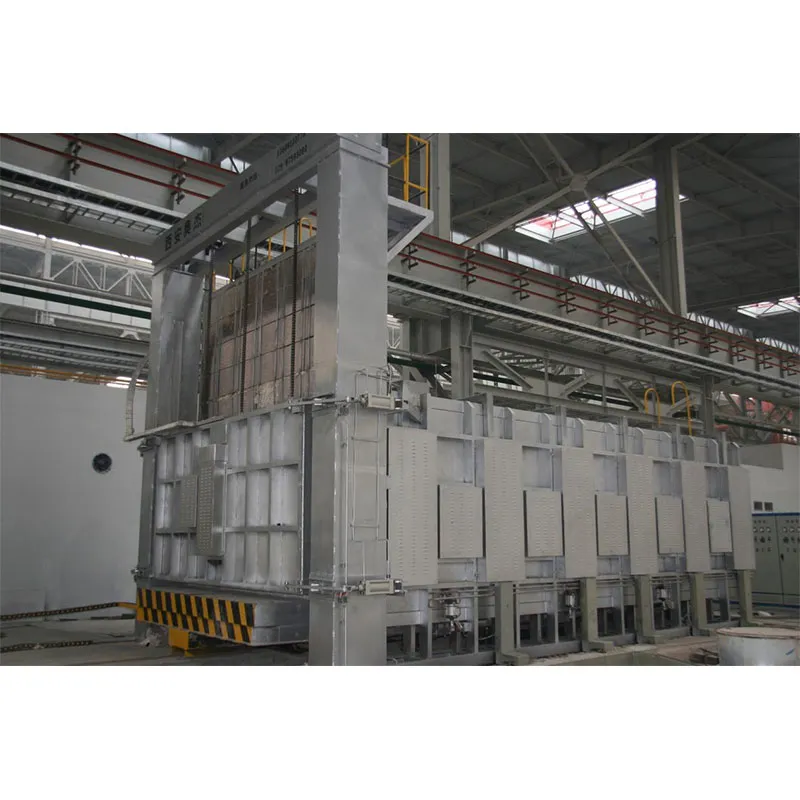

Электрическая камерная печь с выкатным подом
В целях удовлетворения потребностей развития авиационной и космической промышленности компания Аоцзе разработала крупногабаритную электрическую камерную печь с выкатным подом, предъявляющую высокие требования к равномерности температуры в рабочем пространстве.
Описание
маркер
Введение в продукт
В целях удовлетворения потребностей развития авиационной и космической промышленности компания Аоцзе разработала крупногабаритную электрическую камерную печь с выкатным подом, предъявляющую высокие требования к равномерности температуры в рабочем пространстве. Размеры эффективного рабочего пространства: длина 4500 мм × ширина 2200 мм × высота 1300 мм. Максимальная рабочая температура – 1150°C. Равномерность температуры в печи ≤ ±5°C. По результатам фактических измерений: при 500°C – ±3,15°C, при 940°C – ±2,80°C, при 1010°C – ±2,70°C.
Технические параметры
| Модель | Номинальная мощность, кВт | Номинальная температура, °C | Размеры рабочего пространства (Д×Ш×В), мм | Равномерность температуры в печи, °C | Стабильность температуры в печи, °C | Габаритные размеры (Д×Ш×В), мм |
| AJRT-380 | 380 | 1150 | 3600 × 1400 × 1000 | ≤5 | ±1 | 6100 × 3500 × 6000 |
| AJRT-450 | 450 | 1150 | 3200 × 1800 × 1000 | ≤5 | ±1 | 5700 × 3700 × 6000 |
| AJRT-600 | 560 | 1150 | 4200 × 2000 × 1000 | ≤5 | ±1 | 6900 × 4300 × 6500 |
| AJRT-700 | 700 | 1150 | 4500 × 2200 × 1300 | ≤5 | ±1 | 7110 × 4400 × 6700 |
Примечание: Возможно проектирование и изготовление по требуемым заказчиком размерам рабочего пространства.
